销盘式高温高速摩擦磨损试验机的设计

摘要

销盘式高温高速摩擦磨损试验机是研究材料在高温、高速及复杂工况下摩擦学性能的关键设备。本文基于摩擦学理论、机械设计方法与高温加热技术，完成了一种销盘式高温高速摩擦磨损试验机的系统设计。该试验机能够模拟高温（最高1000℃）与高速（最高3000 r/min）耦合工况，实现摩擦系数、磨损量等参数的实时监测与采集。通过SolidWorks三维建模与ANSYS有限元分析，完成了关键零部件的强度校核与优化。本设计包含完整的CAD装配图、零件图与设计说明书，为高温高速摩擦学实验研究提供了可靠的试验平台。

关键词：销盘式；高温；高速；摩擦磨损试验机；结构设计

1 绪论

1.1 研究背景与意义

随着航空航天、先进制造、能源装备等领域的快速发展，材料在高温、高速、重载等极端工况下的摩擦磨损性能日益受到关注。例如，航空发动机叶尖密封、高速列车制动盘、核反应堆控制棒驱动机构等关键部件，均面临高温与高速耦合的摩擦学挑战。因此，研制能够模拟上述工况的摩擦磨损试验机，对于材料筛选、表面工程与润滑设计具有重要的工程价值。

1.2 国内外研究现状

目前，摩擦磨损试验机种类繁多，按运动形式可分为销盘式、环块式、往复式、四球式等。销盘式试验机因其结构简单、接触形式明确、易于实现高温高速工况而广泛应用于材料摩擦学基础研究。国外如美国CETR、德国Optimol等公司已推出商品化高温摩擦磨损试验机，但价格昂贵、维护成本高；国内相关设备在高温加热均匀性、高速稳定性与数据采集精度方面仍有提升空间。

1.3 本文主要研究内容

本文围绕销盘式高温高速摩擦磨损试验机的设计展开，主要内容包括：

1. 总体方案设计，确定传动形式、加热方式与加载方式；
2. 关键零部件设计与选型，包括主轴系统、加载系统、加热系统与数据采集系统；
3. 基于CAD软件的三维建模与二维工程图绘制；
4. 基于有限元的强度校核与热-结构耦合分析；
5. 编写设计说明书，设计过程与结果。

2 总体方案设计

2.1 设计参数与要求

根据高温高速摩擦磨损实验需求，确定主要技术参数如下：

| 参数 | 指标 |
|------|------|
| 主轴转速 | 100~3000 r/min（连续可调） |
| 试验载荷 | 10~500 N |
| 最高加热温度 | 1000℃ |
| 摩擦副 | 销（φ5~φ10 mm）对盘（φ50~φ80 mm） |
| 摩擦半径 | 10~40 mm |
| 摩擦系数测量精度 | ±1% |
| 磨损量测量 | 位移传感器，分辨率1 μm |

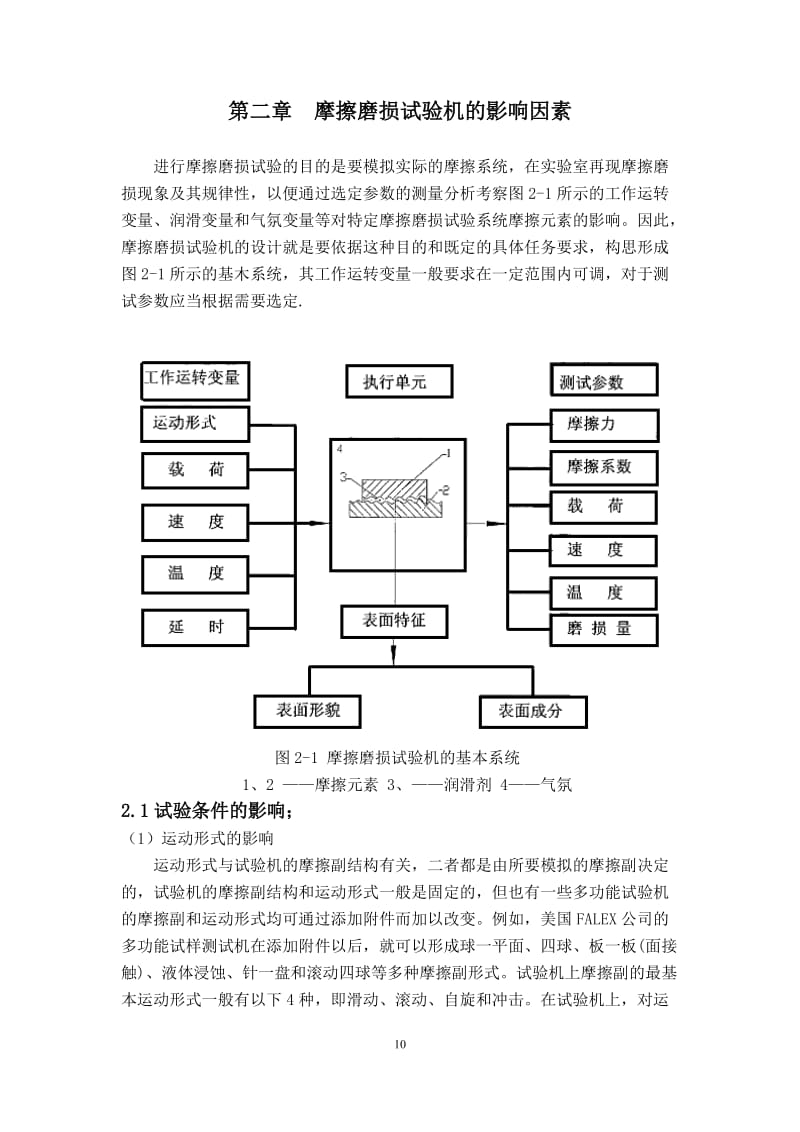

2.2 总体布局与工作原理

试验机采用立式结构，主要由机架、主轴驱动系统、销加载系统、盘加热系统、摩擦力测量系统与数据采集系统组成。工作时，盘试样由主轴驱动高速旋转，销试样固定在加载轴上并施加设定载荷，通过加热装置对盘试样进行高温加热，摩擦力通过力传感器实时采集，磨损量通过位移传感器测量。

工作原理框图如下：

[电机] → [主轴] → [盘试样]（高速旋转）
↑
[加热装置]（高温）
↑
[加载气缸] → [销试样]（加载）
↓
[力传感器] → [数据采集卡] → [计算机]
↓
[位移传感器] → [数据采集卡] → [计算机]

2.3 关键子系统方案

• 传动系统：采用交流伺服电机+同步带减速，实现无级调速与平稳传动。
• 加载系统：采用气缸或砝码杠杆加载，保证载荷恒定可调。
• 加热系统：采用电阻加热圈或感应加热，配合热电偶与PID温控仪实现温度闭环控制。
• 测量系统：摩擦力采用电阻应变式力传感器，磨损量采用电涡流位移传感器，数据通过NI采集卡传输至LabVIEW软件。
• 冷却系统：主轴与轴承座采用水冷或风冷，防止高温传导致使轴承失效。

3 关键零部件设计与选型

3.1 主轴系统

主轴是试验机的核心部件，需承受高速旋转与高温辐射。设计选用40Cr钢调质处理，前端采用陶瓷轴承或高温轴承，后端采用角接触球轴承，预紧安装以提高刚度。主轴临界转速通过计算避开工作转速范围，确保运行平稳。

3.2 加载与传动机构

加载轴采用直线导轨导向，保证加载力垂直作用于摩擦面。传动采用同步带轮，传动比2:1，伺服电机功率1.5 kW，额定转速3000 r/min，满足高速要求。

3.3 加热装置与温度控制

盘试样加热采用环形电阻加热圈，功率3 kW，最高温度1200℃，通过K型热电偶实时监测盘面温度，PID控制精度±5℃。加热圈与主轴之间设置隔热套，减少热传导。

3.4 数据采集与处理

采用LabVIEW编写数据采集程序，实时显示摩擦系数、温度、载荷与磨损量曲线，并自动保存数据。采样频率1 kHz，满足动态摩擦信号采集需求。

4 三维建模与工程图

应用SolidWorks完成试验机整机三维建模，包括机架、主轴组件、加载组件、加热组件与传感器安装座。通过干涉检查与运动仿真验证结构合理性。输出二维工程图包括：

• 装配图（A0）1张
• 主轴零件图（A2）1张
• 加载轴零件图（A2）1张
• 加热装置装配图（A2）1张
• 机架焊接图（A1）1张

以上图纸均符合GB制图标准，尺寸公差与形位公差标注齐全。

5 有限元分析

5.1 主轴静力学分析

利用ANSYS Workbench对主轴进行静力学分析，施加额定载荷与扭矩，得到最大应力为85 MPa，最大变形0.02 mm，安全系数2.5，满足强度与刚度要求。

5.2 主轴热-结构耦合分析

考虑高温辐射与轴承摩擦热，进行热-结构耦合分析。结果表明，主轴前端温度约350℃，热变形0.05 mm，通过调整轴承预紧与冷却方案可控制在允许范围内。

6 结论

本文完成了一种销盘式高温高速摩擦磨损试验机的设计，主要结论如下：

1. 设计的试验机可模拟最高1000℃、3000 r/min的极端工况，满足高温高速摩擦磨损实验要求；
2. 采用模块化设计，便于调整与维护；
3. 通过有限元分析验证了关键零部件的可靠性；
4. 设计了完整的数据采集系统，可实现摩擦系数与磨损量的实时监测。

参考文献

[1] 温诗铸, 黄平. 摩擦学原理[M]. 北京: 清华大学出版社, 2018.
[2] 机械设计手册编委会. 机械设计手册[M]. 北京: 机械工业出版社, 2016.
[3] 王黎钦, 陈铁鸣. 高速轴承技术[M]. 北京: 科学出版社, 2015.
[4] 李宝良, 张琪. 高温摩擦磨损试验机研究进展[J]. 润滑与密封, 2019, 44(3): 112-118.
[5] ASTM G99-17, Standard Test Method for Wear Testing with a Pin-on-Disk Apparatus[S]. ASTM International, 2017.
